MAIR Línea doble de refrentado y biselado de tubos TFA3/D/12.5

Descripción

Línea doble de refrentado y biselado de tubos TFA3/D/12.5
La línea de biselado doble MAIR
TFA3/D/12.5 es una solución industrial de
alto rendimiento
diseñada para el
refrentado y biselado interior y exterior simultáneo de tubos de acero
. El sistema permite el
mecanizado de dos tubos al mismo tiempo
, acabando ambos extremos con
alta precisión y repetitividad
.
Desarrollada para entornos de producción exigentes, esta línea es apta para tubos de acero al carbono laminados en caliente o en frío, decapados o recubiertos con zinc-aluminio. Gracias a sus unidades de biselado controladas por CNC, al sistema automatizado de transporte y posicionamiento de tubos, y a los sistemas integrados de evacuación de viruta y limpieza por soplado, la MAIR TFA3/D/12.5 garantiza
altos niveles de productividad
,
calidad constante del acabado
y una reducción significativa de la intervención manual.
Alcance de suministro
La línea de biselado doble MAIR TFA3/D/12.5 se suministra completa e incluye los siguientes equipos principales:
·

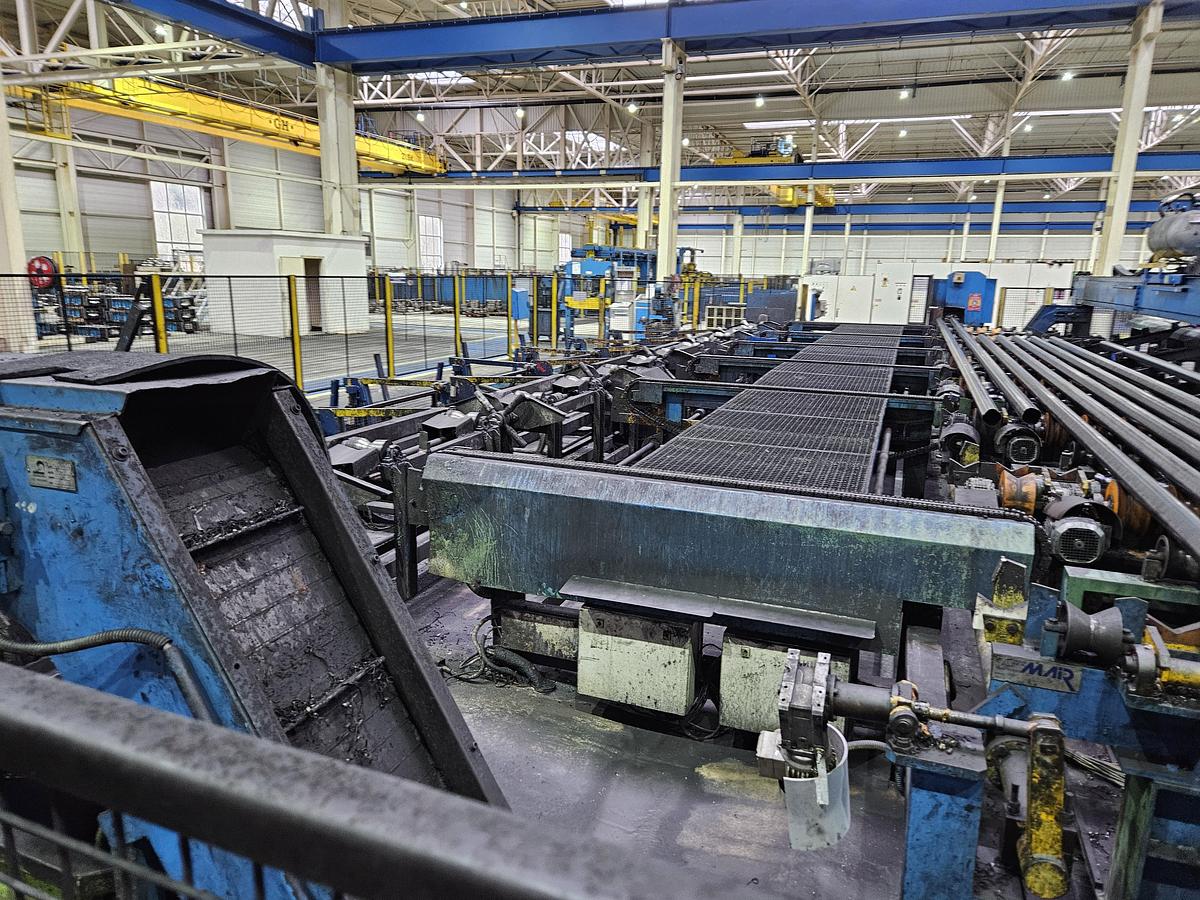

Mesa de acumulación para extracción individual de tubos mediante transportadores de cadena

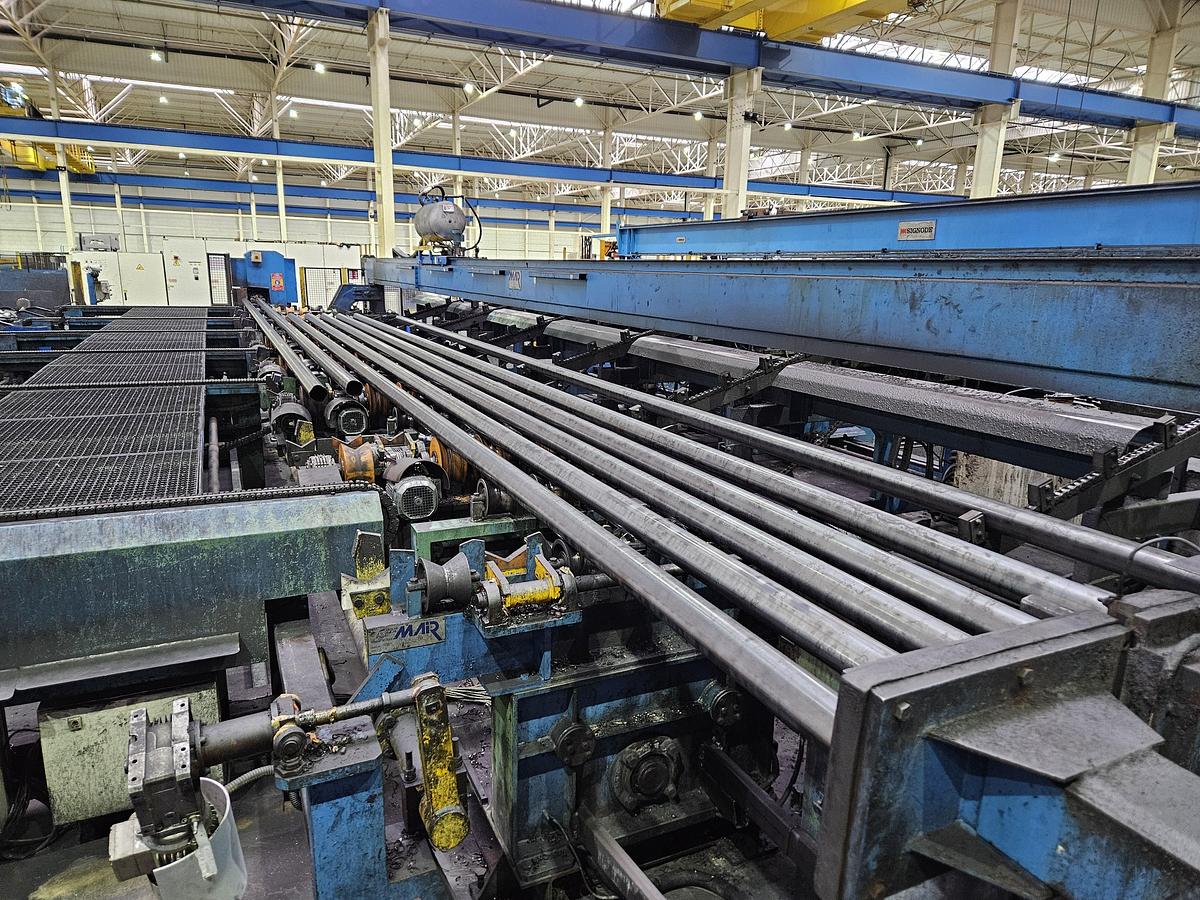

· Sistema de viga caminante para el transporte sincronizado de dos tubos
·

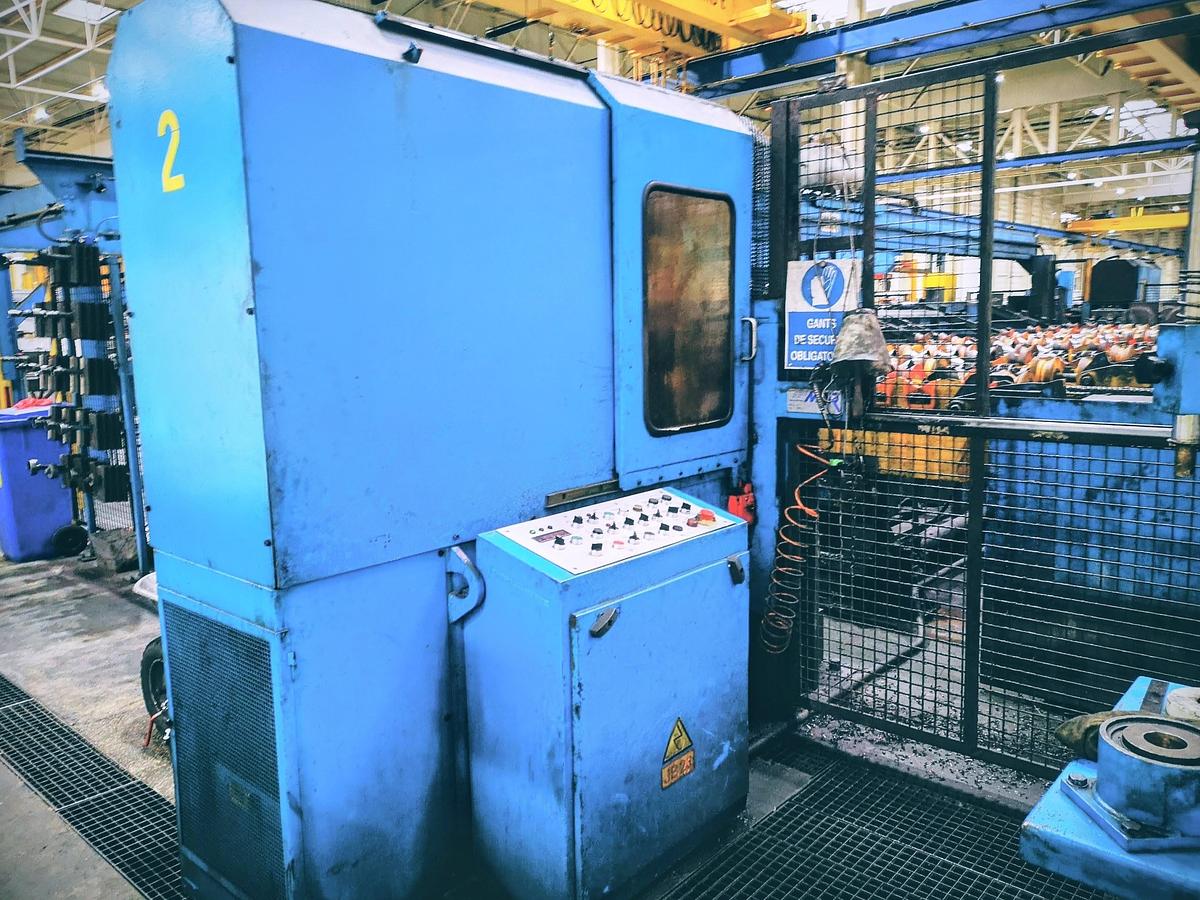

Dos máquinas de biselado CNC, cada una equipada con:
Bastidor de acero soldado de alta resistencia
Unidad de biselado doble con movimiento lineal servoaccionado
Sistemas de sujeción de tubos con mordazas intercambiables
Discos portaherramientas para refrentado y biselado interior y exterior
Sistema hidráulico de bloqueo de portaherramientas (cono Morse)
Sistema de lubricación centralizado
Banco de preajustes de portaherramientas

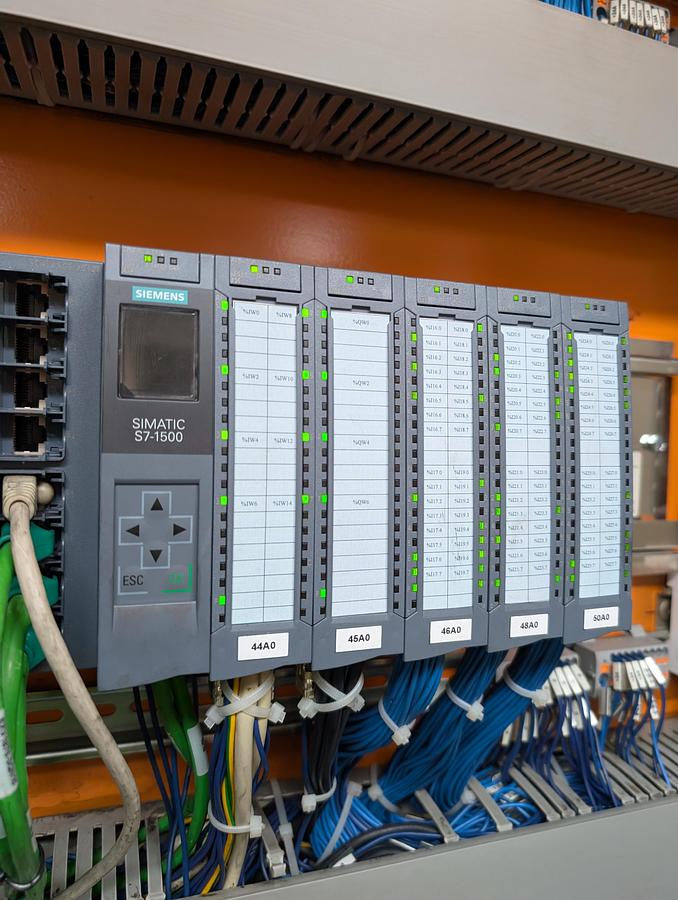

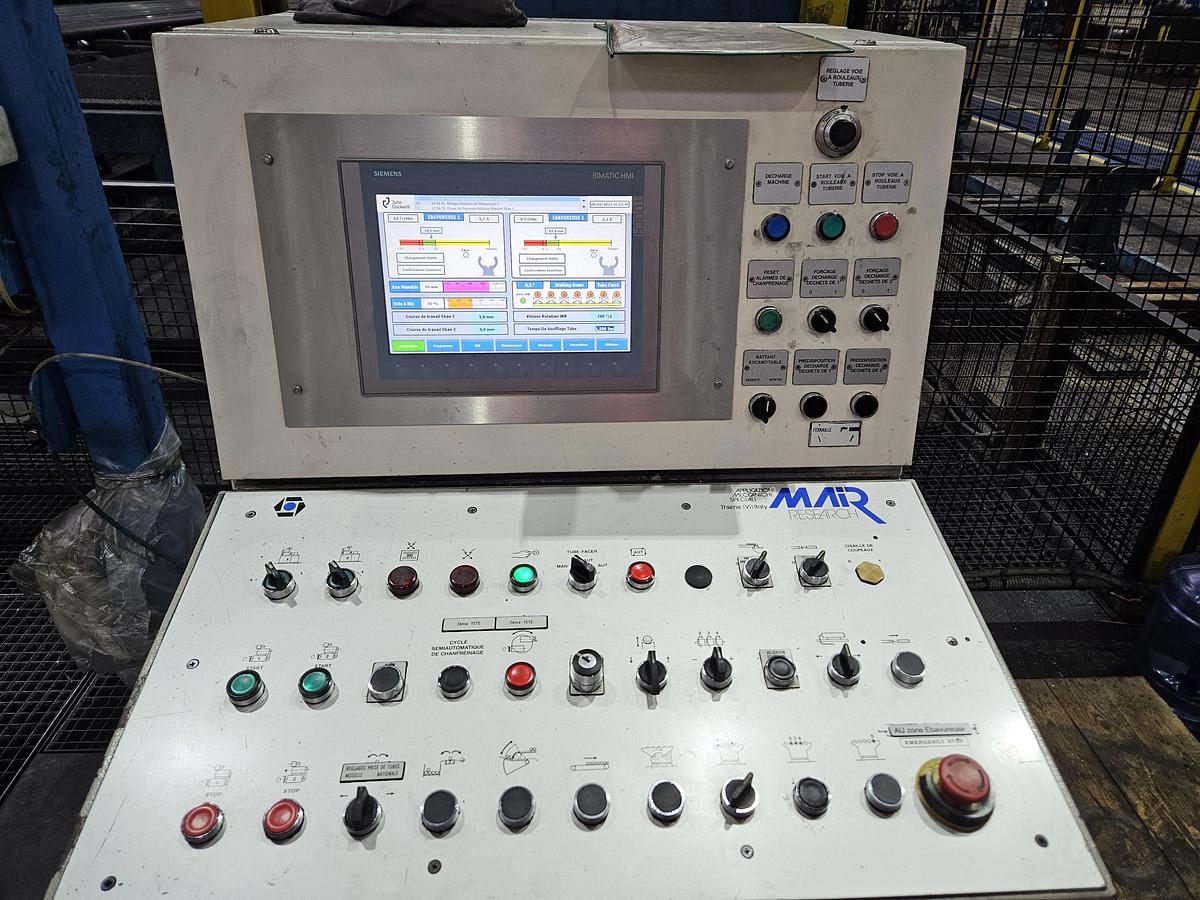

Panel de control
·
Transportadores de viruta situados bajo las máquinas

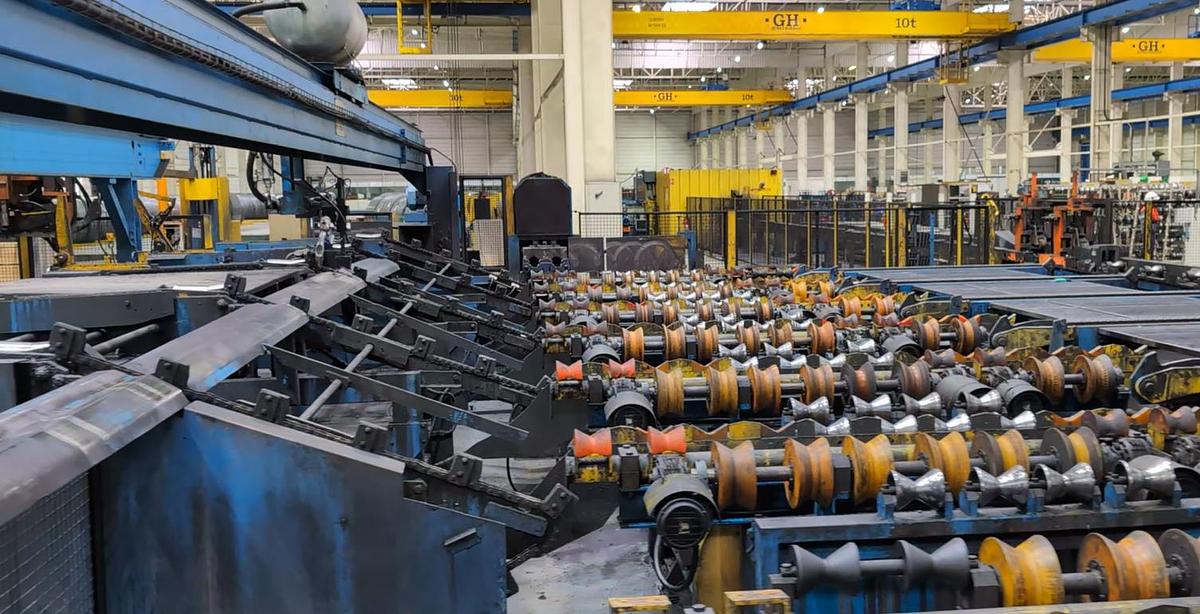

· Rodillos motorizados y estaciones de sujeción de tubos regulables
·
Estación de soplado para la limpieza interior de los tubos con sistema de ajuste según longitud
·
Juego de herramientas (a confirmar)
Datos técnicos
· Fabricante: MAIR
· Modelo: TFA3/D/12.5
· Aplicación: Refrentado y biselado interior y exterior de tubos, doble estación
· Material: Tubos de acero al carbono (laminado en caliente, laminado en frío, decapado o recubierto con zinc-aluminio)
· Diámetro de tubo: 17.2 – 89 mm (3/8″ – 3″)
· Longitud de tubo: 4 – 12.5 m
